公司名稱：某公司
材料名稱：彈簧鋼
執行標準：GB/T228-2002
試樣參數：直徑11mm    標距/跨距50mm
試驗速度：5mm/min
試驗方法：拉伸
引 伸 計：YYU-5050
夾    具：30T手扳式拉伸夾具
試驗設備：彈簧鋼拉力試驗機 CMT6305
制樣要求：
試驗方案：①選用CMT-6305試驗機，配30T楔形拉伸夾具，Ф8-16夾塊；
②將試驗機準備好并裝上夾具及夾塊；
③測量試樣尺寸并安裝于夾具中；
④安裝引伸計并清零；
⑤設置5mm/min的速度運行，直到試樣斷裂。

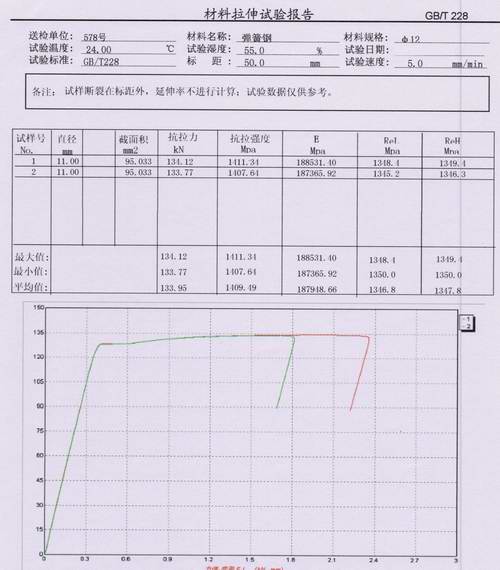

彈簧鋼拉伸試驗報告內容：①試樣尺寸            ②最大力         ③ 彈性模量（E）               ④ReH                      ⑤ReL                ⑥力值-變形曲線

參考：
彈簧在沖擊、振動或長期交應力下使用，所以要求彈簧鋼有高的抗拉強度、彈性極限、高的疲勞強度。彈簧鋼應具有優良的綜合性能，如力學性能(特別是彈性極限、強度極限、屈強比)、抗彈減性能(即抗彈性減退性能，又稱抗松弛性能)、疲勞性能、淬透性、物理化學性能(耐熱、耐低溫、抗氧化、耐腐蝕等)。為了滿足上述性能要求，彈簧鋼具有優良的冶金質量(高的純潔度和均勻性)、良好的表面質量(嚴格控制表面缺陷和脫碳)、精確的外形和尺寸。
